Grabenlose Druckrohrsanierung mittels flexiblen Hochdruck-Liner

Primus Line® ist ein einzigartiges System zur grabenlosen Sanierung von Druckrohrleitungen für unterschiedliche Medien wie Wasser, Gas und Öl.

Das grabenlose Instandsetzungsverfahren ist nach DIN EN ISO 11295 als „Lining mit eingezogenen Schläuchen“ klassifiziert.

Bei Rehabilitationsmaßnahmen von Druckrohrleitungen stellen grabenlose Inlinerverfahren im Vergleich zur offenen Bauweise vermehrt das technisch-wirtschaftliche Optimum dar. Mit dem flexiblen Hochdruckschlauch der Rädlinger primus line GmbH lassen sich Einzugslängen bis zu 2.500 Metern am Stück realisieren.

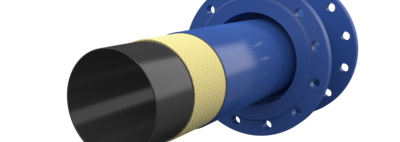

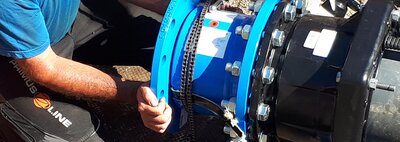

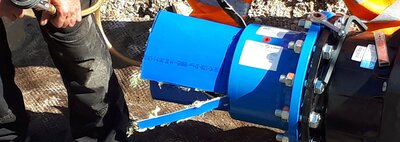

Basis des Systems bilden der flexible Hochdruckschlauch ab Nennweite DN 150 mit einem mehrschichtigen Aufbau und eine eigens für das System entwickelte Verbindungstechnologie. Durch die Verwendung eines nahtlosen Aramid-Gewebes eingebettet in Spezialkunststoff sind trotz sehr geringer Wanddicken von sechs bis acht Millimetern im Wasserbereich Druckstufen bis PN 40 und im Gasbereich bis DP 25 realisierbar. Die innere Schicht des Inliners ist medienspezifisch an das Einsatzgebiet der Leitung auf der Basis von PE bzw. TPU angepasst. Die Außenschicht besteht aus verschleißfestem PE.

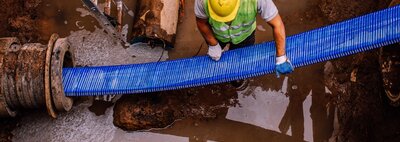

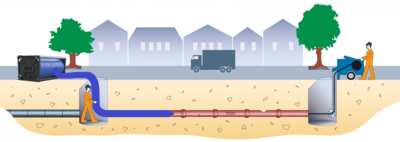

Zudem ermöglicht das System ein Durchfahren mehrerer Bögen bis zu 45 Grad. Der mittels Seilwinde eingezogene Inliner liegt frei im Ringraum des Altrohres und wird mit diesem nicht verklebt. Das Rundgewebe übernimmt den kompletten Innendruck des jeweiligen Mediums. Die Altleitung dient lediglich noch als Schutzrohr, um dem äußeren Erddruck standzuhalten.

Einsatzgebiete

• Abwassersteigleitungen
• Asbestzementleitungen
• Brückenleitungen
• Innerstädtische Versorgungsleitungen
• Industrielle Hochdruckleitungen
• Löschwasserleitungen
• Overland Piping
• Querungen von Flüssen und Verkehrswegen
• Vertikale Rohrleitungen
• Spezialanwendungen

Ihre Vorteile

• Nutzungsverlängerung bestehender Infrastruktur um mindestens 50 Jahre
• Geringe Eingriffe in die Umgebung, da nur kleine Baugruben benötigt werden
• Reduzierte Belastung für Mensch und Umwelt durch reduzierten Maschineneinsatz
• Schnelle Wiederinbetriebnahme
• Der mit Aramid-Gewebe verstärkte dreischichtige Aufbau des Liners sorgt für hohe Flexibilität und Materialfestigkeit
